開關柜是用來配電的嗎？這是很多剛認識開關柜的人會經常提出的疑問。為了幫助大家解決這個疑惑，小編就來給大家詳細講解一下開關柜的基本知識。

一、概述

開關柜是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。開關柜的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。

二、開關柜的結構及組成分類

2.1 開關柜的主要組成

柜體：開關柜的外殼骨架及內部的安裝、支撐件

母線：一種可與幾條電路分別連接的低阻抗導體

功能單元：完成同一功能的所有電氣設備和機械部件（包括進線單元和出線單元）

2.2 進線方式

上進線；下進線；側進線；后進線

2.3出線方式(插接式母線或電纜)

前出線（頂部或底部）可以進行靠墻安裝

后出線（頂部或底部）不可以進行靠墻安裝

2.4 母線的分類：

主母線(水平母線）：連接一條或幾條配電母線和或進線和出線單元的母線

配電母線（垂直母線）：框架單元內的一條母線，它連接在主母線上，并由它向出線單元供電

2.5 功能單元分類

可移式（固定分隔式）：主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接和移出位置

抽出式：主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接、試驗、分離、移出位置

固定式 ：主電路的連接只能在開關柜斷電的情況下進行接線和斷開

2.6 安裝方式

安裝地點分類：室內安裝；室外安裝

安裝方式分類：靠墻安裝；離墻安裝

固定方式分類：螺栓固定；電焊固定

低壓開關柜的分類

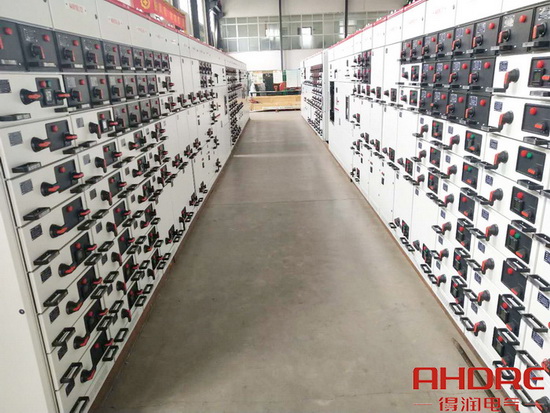

3.1 MNS2.0型低壓抽出式開關柜

MNS2.0型低壓抽出式開關柜是采用了瑞士ABB公司得MNS系列低壓開關柜技術并加以綜合改進后開發的，是目前國內較先進的低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置，使用戶在使用時更安全、更可靠。

本開關柜適用于交流50（60）HZ、額定絕緣電壓和工作電壓為380（400）V、660v、額定電流6300A及以下三相五線制的電力供電系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，作為發電、輸配電、電能轉換及對電能消耗設備的控制，并通過電容補償對其主母線進行無功補償。

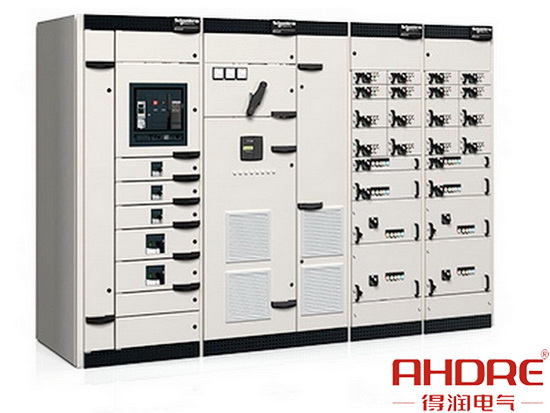

3.2 Blokset開關柜

Blokset系列開關柜是施耐德電氣公司授權得潤電氣專門為其低壓配電產品而設計，它適用于400Hz以下，額定工作電壓690V．額定絕緣電壓1000V．額定電流6300A及以下的電力供配電系統，符合IEC60439-1、IEC60529、IEC60947等相關標準，可作為動力配電中心，電動機控制中心，電容補償及終端配電等電能控制，轉換與分配設備使用。B柜適用于發電廠．變電所、工礦企業、民用建筑基礎設施等各個領域。

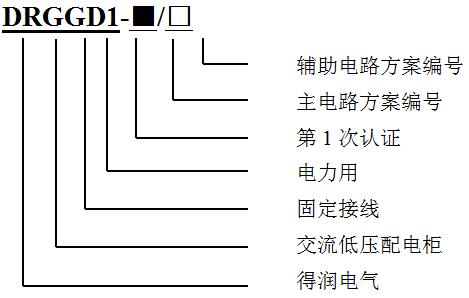

3.3 RGGD1型交流低壓配電柜

RGGD1型交流低壓配電柜（以下簡稱配電柜）適用于發電廠、變電所(站)、工礦企業等電力用戶作為交流50Hz、額定工作電壓380V、額定工作電流至5000A的配電系統中作為動力、照明及配電設備的電能轉換、分配及控制之用。配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生產，既縮短了生產周期，也提高了工作效率。

高壓柜開關柜的分類

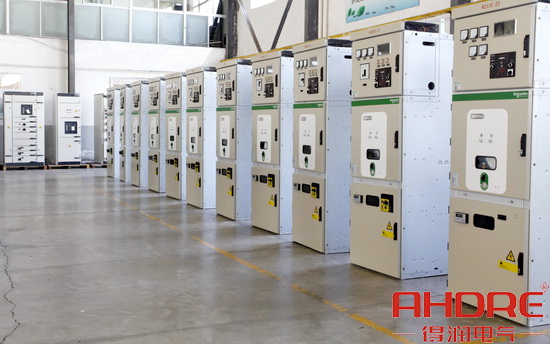

4.1 MVnex中置式金屬封閉開關柜

MVnex中壓開關柜產品十分安全可靠，柜體采用了全新的結構設計，實現完善的五防機械聯鎖功能。其防反轉手柄的設計，能有效防止誤操作;高強度鉚釘及螺栓固定和2mm厚敷鋁鋅鋼板強化了柜體的強度和硬度，可確保柜體安全;更高的防內燃弧水平和分?jǐn)嗄芰?，能有效確保人身安全。

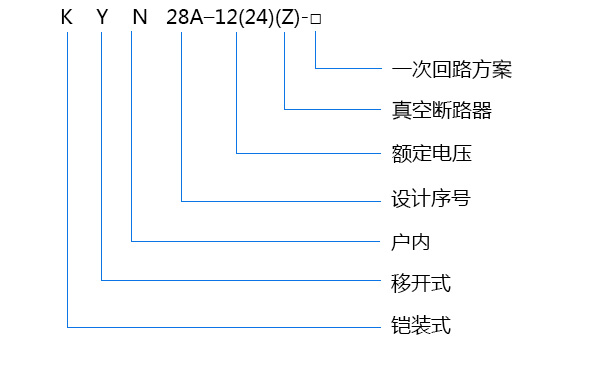

4.2 KYN28A-12(24)鎧裝移開式中置柜

KYN28A型戶內交流金屬鎧裝中置式開關設備(以下簡稱開關設備)系由西安森源公司開發和提供技術轉讓的先進中壓開關設備。它適用于三相交流額定電壓12KV、24KV、額定頻率50（60）Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。

以上就是得潤電氣的小編給大家分享的電氣常識，希望對大家有所幫助！
