10KV高壓配電柜又稱為10KV高壓開關柜或行業內稱為10KV中壓開關柜。安徽得潤電氣生產十幾年，產品可用于建材、冶金、電力、化工、船舶、鐵路、輕工業、民用等生產配電或用電使用。

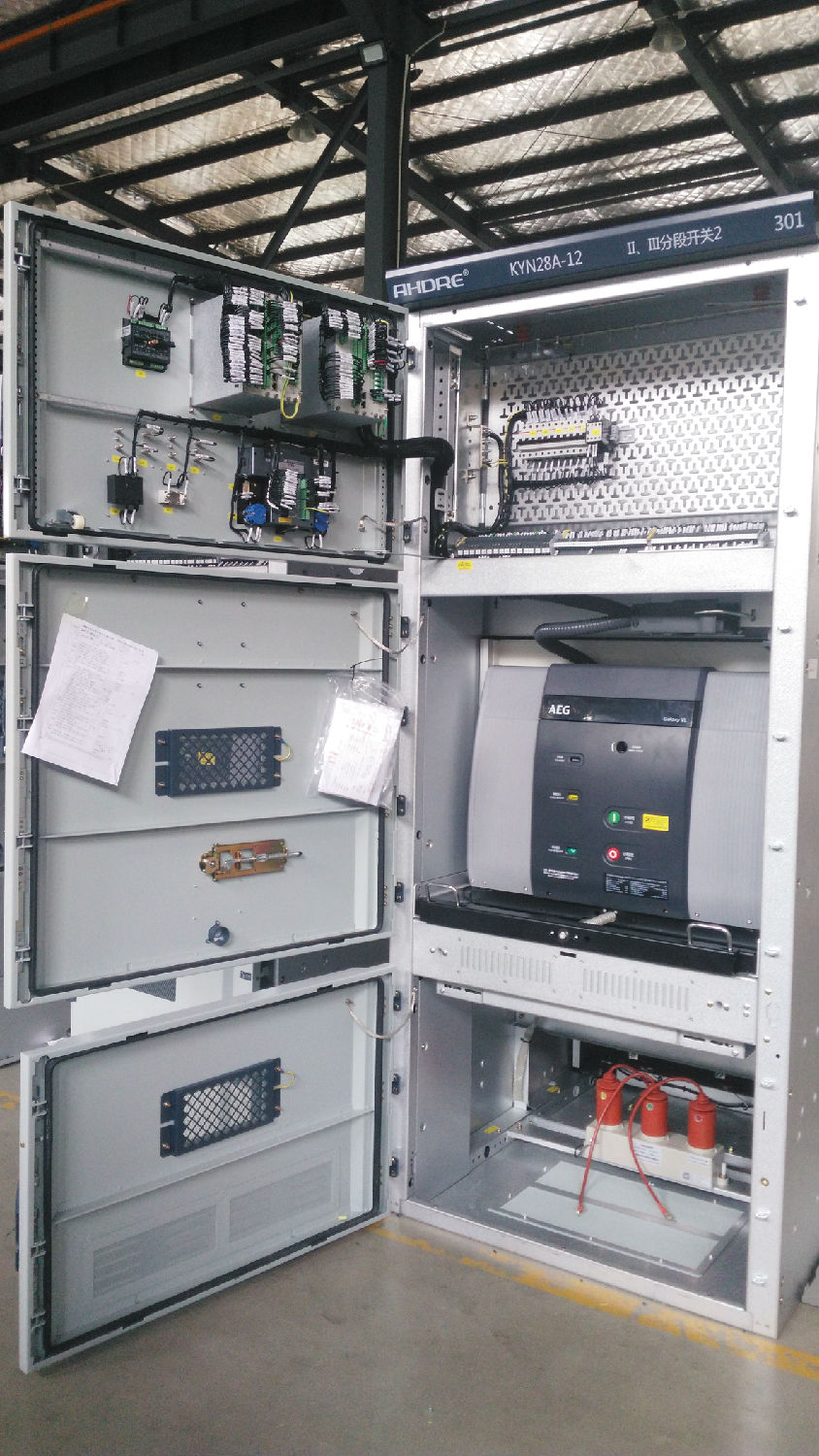

此次介紹安徽得潤電氣自主研發、生產、銷售并且常用的KYN28A-12型。

KYN28A型戶內交流金屬鎧裝中置式開關設備

一.概述

KYN28A型戶內交流金屬鎧裝中置式開關設備(以下簡稱開關設備)系由西安森源公司開發和提供技術轉讓的先進中壓開關設備。它適用于三相交流額定電壓12KV、24KV、額定頻率50（60）Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。

符合標準

GB3906-2006 《3~35kV交流金屬封閉開關設備》

GB11022-1999 《高壓開關設備通用技術條件》

IEC62271-200(2003)《額定電壓1 kV以上52kV及以下交流金屬封閉開關設備和控制設備》

DL404-97《戶內交流高壓開關柜訂貨技術條件》

二.型號及其含義

三.使用環境條件

1、環境溫度:最高溫度+40℃，最低溫度-10℃；

2、環境濕度：日平均相對濕度≤95%，月平均相對濕度≤90%；

3、海拔高度:1000m以下；

4、抗地震度:地震烈度不超過8度；

5、周圍空氣應不含腐蝕性或可燃氣體、水蒸氣等明顯污染；

6、無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求；

7、在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠協商。

注：①相對濕度大于70%時應接通電加熱器。

②凡海拔高度超過1000m的地方，按JB/Z102-71規定處理

四.技術參數

1.開關設備技術參數見表1

2、VS1、VD4、3AE真空斷路器技術參數

當斷路器用于控制3~10kV電動機時，若起動電流小于600A，必須加金屬氧化鋅避雷器，其具體要求由用戶與制造廠聯系協商：當斷路器用于開斷電容器組時，電容器組的額定電流不應大于斷路器額定電流的80%。

3、操作機構技術參數見表4

五.結構特點

柜體是由柜體和中置式可抽出部件(即手車)兩大部分組成 (見圖1)。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。本開關設備可以從正面進行安裝、調試和維護，因此它可以背靠背、組成雙重排列和靠墻安裝.

1.外殼及其它

開關設備的主柜架是選用進口敷鋁鋅薄鋼板，并采用多重折邊工藝，使整個柜體具有很強的抗腐蝕與抗氧化作用的優點。

2.手車

手車與柜體絕緣配合，機械聯鎖安全。根據用途不同，手車分斷路器手車、電壓互感器手車、計量手車、隔離手車等。各類手車按模數，積木式變化，同規格手車可以互相自由互換。當手車需要移開柜體時，用一輛專用轉運車，就可以方便抽出；由于采用中置式，整個小車體積小，檢查、維護方便。

開關柜結構圖

A.母線室    B.斷路器手車室   C.電纜室   D.繼電器儀表室

1.外殼  2.分支母線  3.母線套管  4.主母線  5.靜觸頭  6.靜觸頭盒

7.電流互感器  8.接地開關  9.一次電纜  10.避雷器  11.接地主母線

12.底板  13.二次線槽  14.接地開關操作機構  15.可抽出式水平隔板

16.加熱裝置 　17.斷路器手車  18.二次插頭  19.活門機構  20.裝卸式隔板  21.泄壓

3. 隔室

開關設備主要電氣元件都有其獨立的隔室，即:斷路器手車室、母線室、電纜室、繼電器儀表室。各隔室間防護等級都達到IP2X; 除繼電器室外，其它三隔室都分別有其泄壓通道。

a.斷路器隔室

抽出式斷路器移開后，斷路器隔室內的靜觸頭被活門遮蔽，斷路器隔室被保護。

在斷路器室內，打開金屬活門檢查靜觸頭。

b.母線隔室

1．主母線2．分支母線3．螺栓4．墊塊母線與支母線的聯接型式

c.電纜隔室

電纜室空間較大，必要時每相可并接6根單芯電纜。

d.繼電器儀表室

繼電器儀表室可安裝繼電保護元件、儀表、帶電監察指示器，以及特殊要求的二次設備。

4.防止誤操作聯鎖裝置

開關設備內裝有安全可靠的聯鎖裝置，完全滿足"五防"的要求。

5.泄壓裝置

在斷路器手車室，母線室和電纜室的上方均設有泄壓裝置，當斷路器或母線發生內部故障電弧時，頂部裝備的泄壓金屬板將會自動打開，釋放壓力和排泄氣體，以確保操作人員和開關柜的安全。

圖3

6.開關設備外形尺寸（見圖3、表5）

六.開關設備安裝和調試

1.開關設備地基見表6、圖4

2.開關設備的安裝

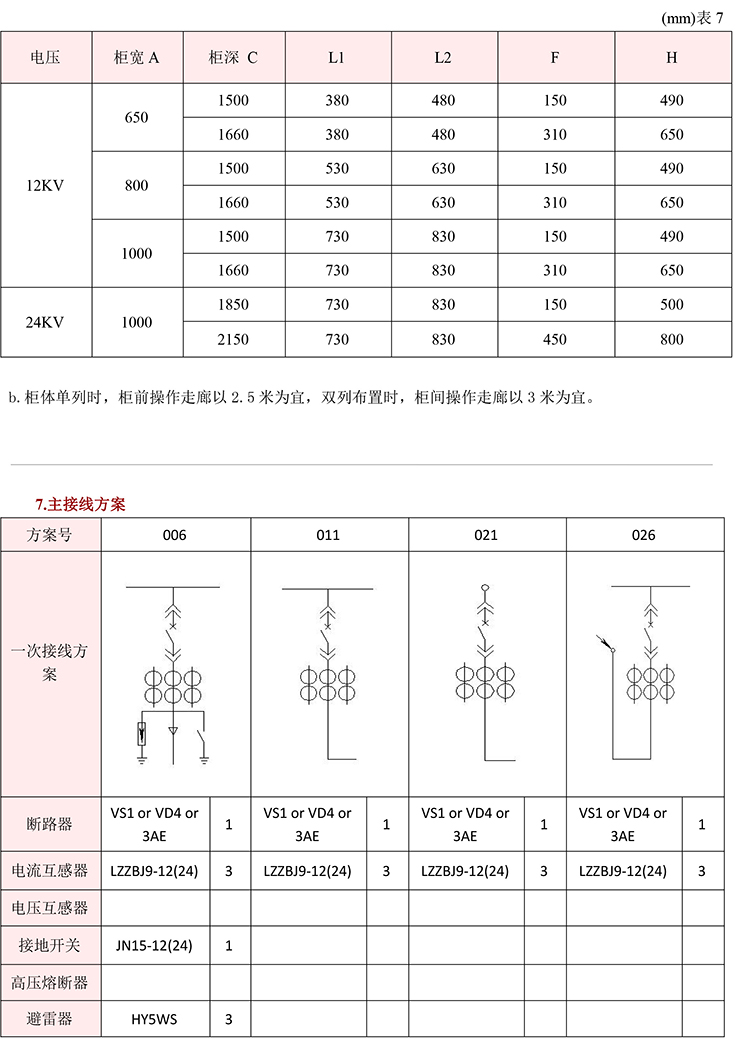

a.開關設備的安裝基礎尺寸與安裝尺寸（見圖5、表7）

8.訂貨須知

KYN28A-12(24)開關柜訂貨時應提供下列技術資料

1.主接線方案圖編號、用途和單線系統圖、額定電壓、額定電流，額定短路開斷電流、配電室平面布置圖及開關柜的排列配置圖等；

2.開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；

3.開關柜內主要電氣元件的型號，規格及數量；

4.如開關柜之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數；

5.開關柜使用在特殊環境條件時，應在訂貨時詳細說明；

6.其它特殊要求，在訂貨前須詳細書面說明、協商。如訂貨合同中有所用變柜，地基制作請按照提供的基礎圖施工。

安徽得潤電氣不僅生產國產的10KV高壓配電柜KYN28A-12型，還生產施耐德10KV高壓配電柜MVnex和ABB10KV高壓配電柜ZS-SG型。

掃一掃二維碼了解更多詳情：

更多詳情請咨詢安徽得潤電氣技術有限公司
